A gépekben sok alkatrésznek kell egyenes pályán, kiszámíthatóan mozognia. Az ilyen feladatokhoz használt vezetékek irányban tartják a mozgó egységet, a kocsik és csapágyak pedig megtámasztják. A megfelelő összeállítás kiválasztása a gép méretétől, a terheléstől és a használat módjától is függ.
Terheléshez kell igazítani a vezetést
A tervezés első lépése a mozgatott tömeg és a szükséges út meghatározása. Egy könnyű adagolóegység, illetve egy nagy tömegű gépelem egészen eltérő igénybevételt jelent. Számít az is, milyen gyakran indul és áll meg a szerkezet, mekkora a gyorsulása, és éri-e oldalirányú erő. A várható terhelés ismeretében könnyebb megfelelő méretű és kialakítású vezetést választani.

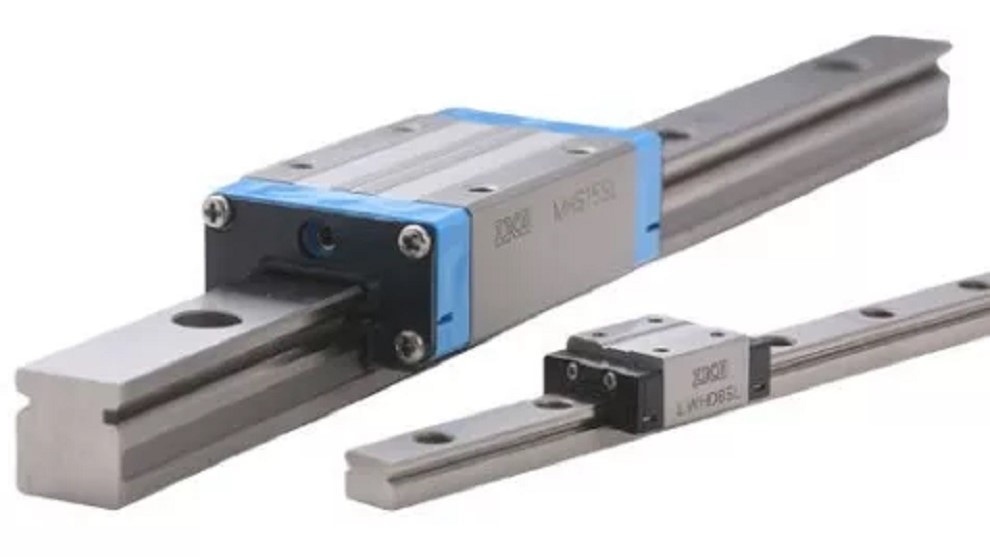

A tengelyes rendszerekben a tengelyen futó lineáris csapágy biztosítja az elmozdulást, a tengelytartó pedig rögzíti és alátámasztja a tengelyt. A profilos kiviteleknél sín és azon futó kocsi alkotja az egységet. Az eltérő kialakítások közül a beépítési hely, a terhelés és a mozgás követelményei alapján választhat. A lineáris technika különböző elemei gépek és berendezések egyenes vonalú mozgatására kínálnak megoldásokat.
Apró méretek, nagy különbségek
A sín hossza önmagában nem elegendő a megfelelő alkatrész kiválasztásához. A profil méretét, a kocsi szélességét és hosszát, valamint a csatlakozó felületek kialakítását is össze kell vetni a gép tervével. Az eltolva ható terhelés például más igénybevételt okozhat, mint az egyenletesen eloszló súly. A méretrajzok és a gyártói terhelési adatok ellenőrzése segít elkerülni a méretbeli és műszaki tévedéseket.
A kocsi hossza a megtámasztás és a rendelkezésre álló hely szempontjából is fontos. Rövid kivitel esetén kisebb helyet foglal az egység, a hosszabb kocsi pedig nagyobb alátámasztási felületet adhat. A tényleges választást mindig a terhelési adatokhoz kell igazítani. Szereléskor a rögzítőfelület síkpontosságára és a vezetékek párhuzamosságára is figyeljen: a hibás beállítás szoruló futást vagy idő előtti kopást okozhat.
Kihúzható szerkezetekhez más megoldás kell
A teleszkópos vezeték akkor lehet megfelelő, ha egy egységnek a géptestből kifelé kell mozdulnia. Ilyen szerkezet lehet például egy kihúzható tálca, burkolat vagy karbantartást segítő elem. A szükséges kihúzási hosszt, a terhelhetőséget és a rögzítési módot a konkrét feladat alapján kell meghatározni. A görgős vezetékeknél ugyancsak ellenőrizze, hogy az adott kivitel megfelel-e a terhelésnek és a használat gyakoriságának.
A tervezéskor tegye fel a gyakorlati kérdéseket: mekkora utat kell megtennie az egységnek, és hozzáférhetőnek kell-e lennie a teljes kihúzás során? A válasz a vezeték típusát és méretét is befolyásolja. Poros vagy nedves környezetben a karbantartási szempontokat se hagyja figyelmen kívül; az üzemi körülmények a rendszer működésére és élettartamára egyaránt hatással lehetnek.
Vásárlás előtt ellenőrizze az adatokat
Az IparCenter választékában tengelyes és profilos vezetékek, lineáris csapágyak, tengelyek, tartók, sínek és kocsik találhatók. A ROLLON termékcsoport teleszkópos vezetékeket, görgőket, kocsikat és síneket foglal magában. A termékek között többféle profil- és kocsiméret, valamint különböző kocsihossz szerepel. Rendelés előtt ellenőrizze a pontos méretet, a terhelhetőséget és a beépítési rajzot, majd vesse össze ezeket a gép tervével.
A vezeték önmagában csak egy része a mozgó szerkezetnek. A rögzítés, a terhelés iránya, a szükséges löket és a környezeti hatások együtt határozzák meg, hogyan működik majd a rendszer. Ha ezeket már a kiválasztáskor számításba veszi, kisebb az esélye a szerelési problémáknak, és a mozgás is kiszámíthatóbbá válhat.
